E6100 P8724 LACP 설정하는 방법

안녕하세요. 오늘은 LACP이 무엇인지? 그리고 LACP 설정을 하는 방법에 대해서 포스팅을 합니다. 유비쿼스 L3스위치 E6100과 P8724를 LACP로 연결하여 테스트해 볼게요.



---

LACP 란?

 LACP란 Link Aggregation Ctrol Protocol의 약어로 두 개의 포트를 하나로 묶어서 데이터를 전송하는 기술입니다. 두 개의 포트로 데이터를 전송하면 대역폭이 확장되어  전송 속도가 올라갑니다.

---

LACP 설정 방법

상위장비와 하위장비에 각각 1G SFP 모듈 두 개를  장착하고 SFP 모듈에 광점퍼 코드를 연결합니다. 혹시 광 점퍼코드를 연결하고 인터페이스 설정을 하는 방법이 궁금하시다면 아래의 링크를 참고하세요.



인터넷 스위치 광케이블 개통 방법

인터넷 스위치 광케이블 개통 방법

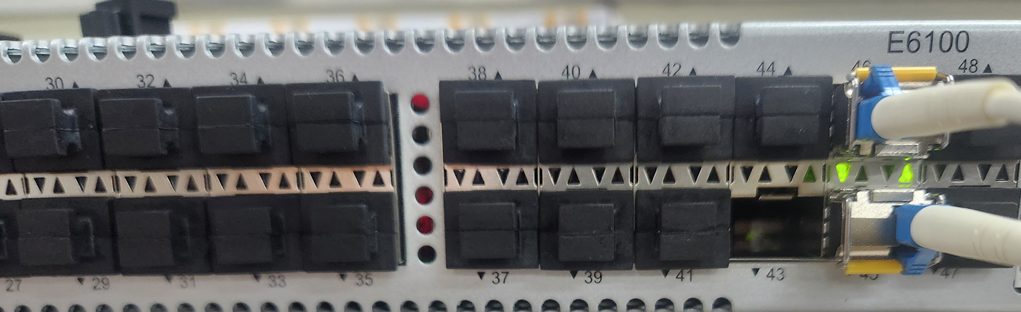

 LACP 링크를 구성할 인터페이스는 임의로 정하여 아래와 같이 연결해 줍니다. 저는 L3스위치  6100 장비에 Ten0/45번 Ten0/46번 인터페이스에 SFP 모듈과 광점퍼코드를 연결을 했습니다.

6100 링크 연결

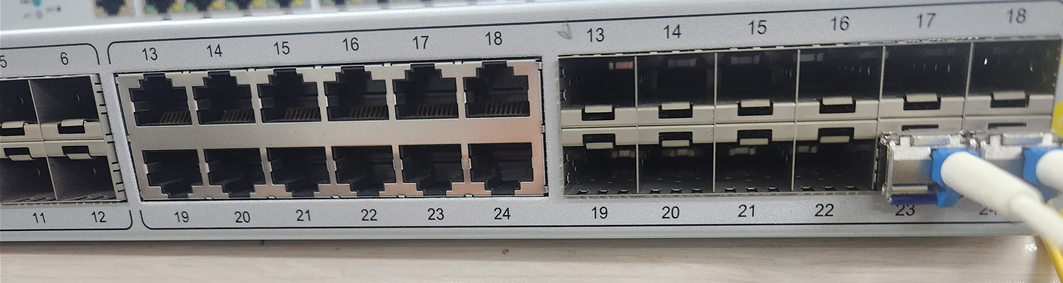

그리고 L3 스위치 P8724장비에는 Ten0/23번 Ten0/24번 인터페이스 사용하여 E6100 스위치와 P8724 스위치에 LACP 링크를 구성했습니다.

8724 링크 연결

---

LACP P8724 Config

이제 각 스위치에 접속하여 LACP 설정을 해주면 되는데요 스위치에 접속하는 방법을 모르시면 아래의 하이퍼 터미널 연결 방법 링크를 참고해 주세요



하이퍼 터미널 연결 방법

하이퍼 터미널 연결 방법 인터넷 장비 설치



E6100 ROUTE 설정 방법

E6100 유비쿼스 L3 스위치 ROUTE 설정 방법

---

P8724 LACP 설정방법

반응형

lacp 프로토콜 활성화
(config)# port-group po1 protocol lacp
(config)# lacp aggregator 1 admin-key 1
lacp 그룹 여러 개 존재할 경우 admin key 갑으로 구분됩니다.

인터페이스 설정
(config)# interface gi23
(config-if-gi23)# no switchport
(config-if-gi23)# lacp mode active
(config-if-gi23)# lacp admin-key 1
(config-if-gi23)# lacp timeout long
30초 주기로 lacpdu를 요청하도록 설정
(config-if-gi23)# auto-negotiation

인터페이스 설정
(config)# interface gi24
(config-if-gi23)# no switchport
(config-if-gi23)# lacp mode active
(config-if-gi23)# lacp admin-key 1
(config-if-gi23)# lacp timeout long
(config-if-gi23)# auto-negotiation

포트 그룹 설정
(config)# interface po1
(config-if-po1)# switchport access vlan 100
lacp port group에 vlan access 모드로 설정
(config-if-po1)#

---

E6100 LACP CONFIG 설정

Switch(config)#interface TenGigabitEthernet 0/45
Switch(config-if-TenGi0/46)#no shutdown
Switch(config-if-TenGi0/46)#switchport
Switch(config-if-TenGi0/46)#switchport access vlan 100
Switch(config-if-TenGi0/46)#channel-group 1 mode active

Switch(config)#interface TenGigabitEthernet 0/46
Switch(config-if-TenGi0/46)#no shutdown
Switch(config-if-TenGi0/46)#switchport
Switch(config-if-TenGi0/46)#switchport access vlan 100
Switch(config-if-TenGi0/46)#channel-group 1 mode active

---

LACP 설정 확인 명령어

(config)# sh lacp neighbors

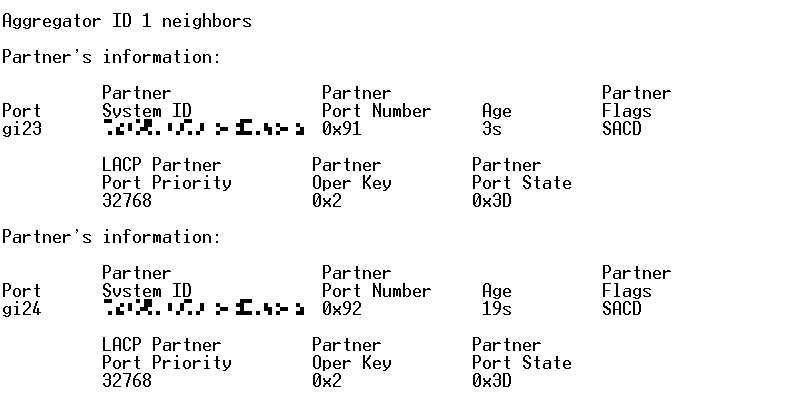

LACP 그룹 가입자들이 모두 조회됩니다. KEY값이 동일해야 됩니다.

lacp 설정확인

(config)# sh port-group po1

LACP 상태 조회

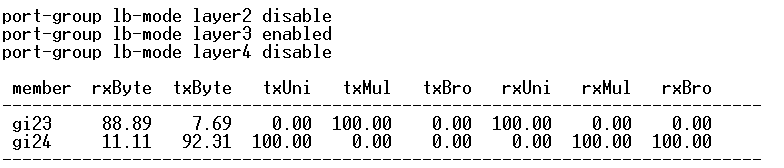

lb-mode (로드 발란스 모드)가 layer3가 enabled로 설정되어 있어야 됩니다.



오늘은 유비쿼스 L3스위치  E6100와  P8724를 LACP를 이용해서 링크를 구성했는데요. 도움이 되셨나요?  항상 구독괴 좋아요는 힘이 됩니다. 감사합니다.
