안녕하세요. 오늘은 인터넷 공급 장비인 L2 L3 스위치 콘피그 입력을 하기 위한 하이퍼 터미널 콘솔 접속 방법에 대해서 공유를 합니다. 인터넷 장비를 처음 설치 하시는 분들에게 도움이 되시기를 바랍니다.

하이퍼 터미널 콘솔 접속 준비 단계

스위치에 콘솔 접속을 하기 위해서는 장비가 준비물이 필요한데요. 준비물은 스위치, 콘솔 케이블(RS232C), 운용 PC가 필요합니다.

유비쿼스에서 공급하는 L2 스위치 E4020 24T 모델을 원격 접속을 해보겠습니다.

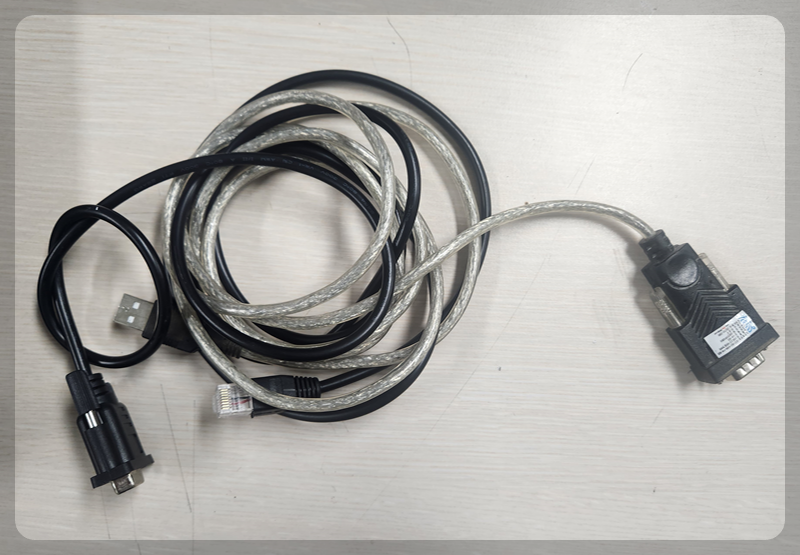

장비에 접속하기 위해서는 RS232C 콘솔 케이블이 필요한데요. 컴퓨터에 RS232C 포트가 없으면 추가로 RS232C to usb 케이블이 필요합니다.

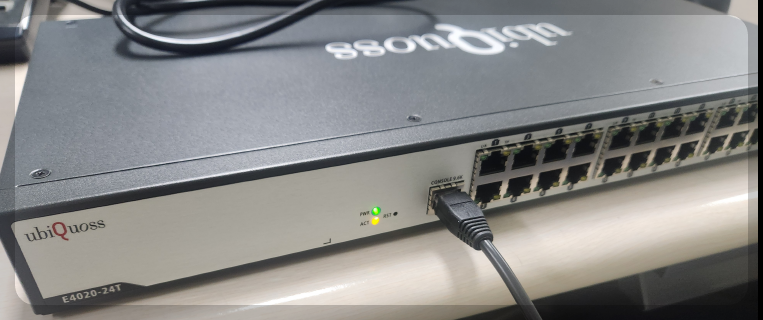

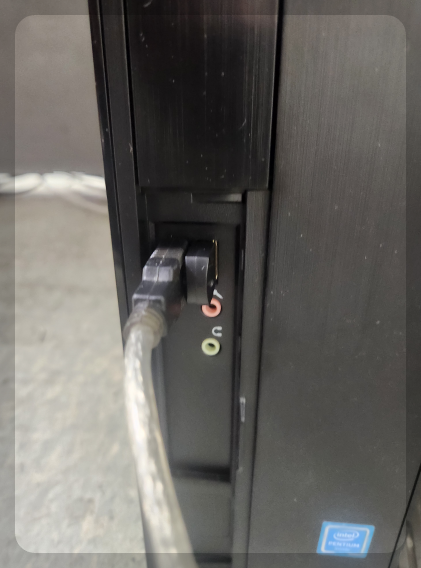

콘솔 케이블을 아래의 사진과 같이 스위치 콘솔포트에 연결하고 다른 한쪽은 컴퓨터 USB 포트에 연결을 해줍니다.

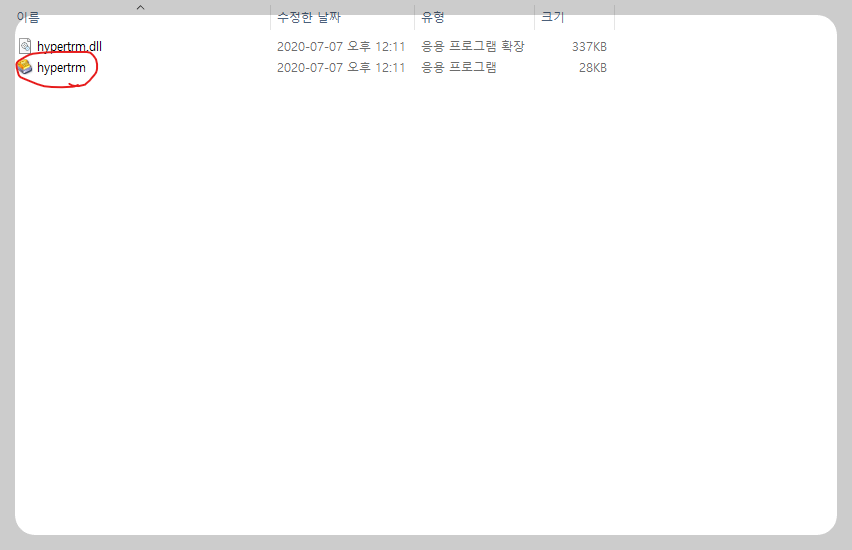

전화기 모양의 아이콘 하이퍼터미널을 실행시켜 주세요.

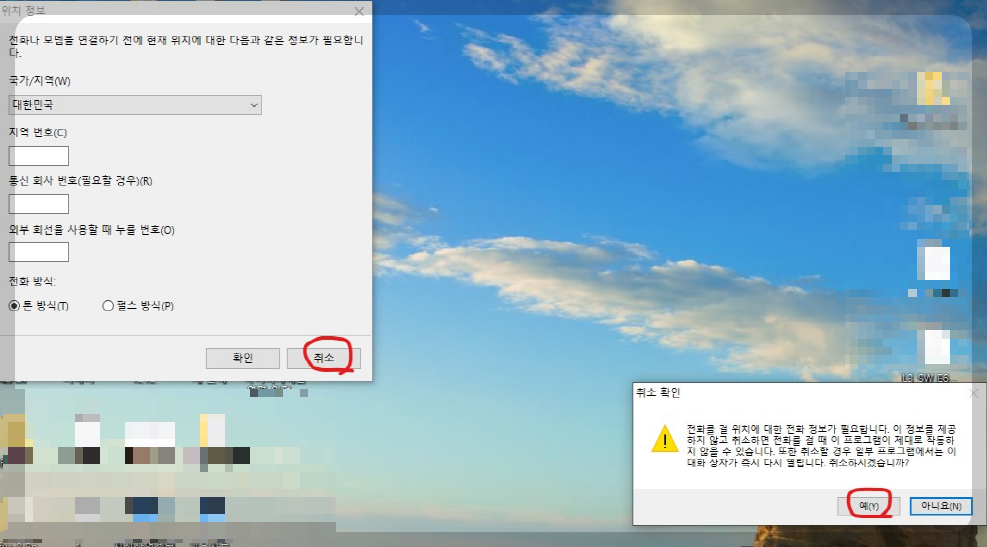

위치 정보 창이 보이면 취소를 눌러줍니다. 취소 확인 창에는 예를 눌러줍니다.

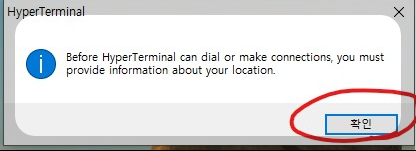

그다음 하이퍼 터미널 메시지 창이 열리는데 이것도 확인 버튼을 눌러줍니다. 내용은 하이퍼터미널로 연결하기 위해서 당신의 위치정보를 제공해야 된다는 뜻입니다. 별로 신경 쓰지 않아도 됩니다.

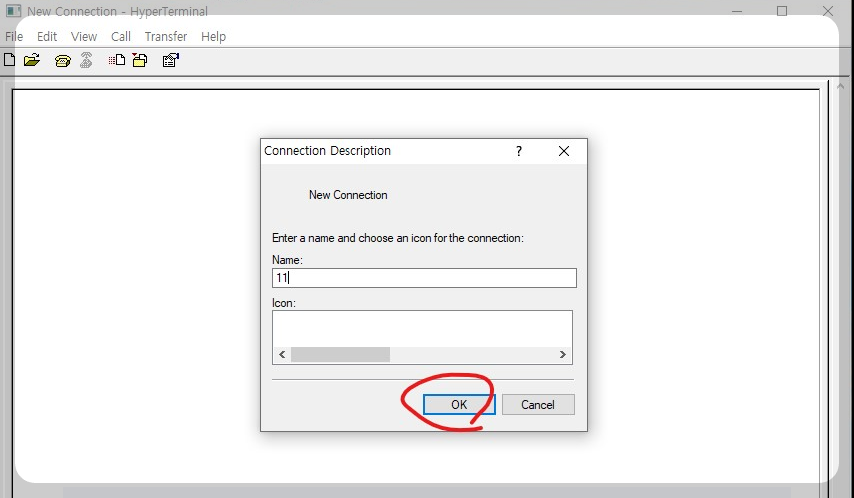

이제 새 연결 창이 나오는데요. 창에 아무리 이름이나 적고 OK를 눌러줍니다.

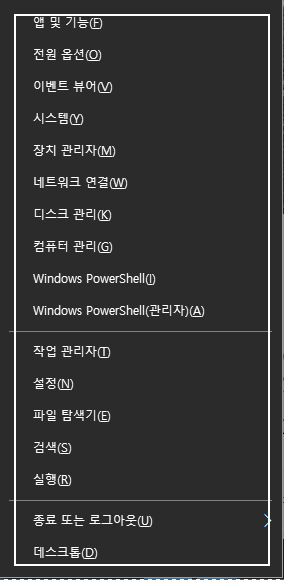

연결에 사용한 포트를 지정해 주면 됩니다. 연결 포트 확인 방법은 장치관리자에서 쉽게 확인할 수 있는데요 아래의 사진과 같이 키보드의 윈도우즈 로그 모양의 키를 누른 상태에서 X를 누르면 메뉴 창이 열리는데요. 여기서 M을 누르면 장치관리자 탭이 열립니다.

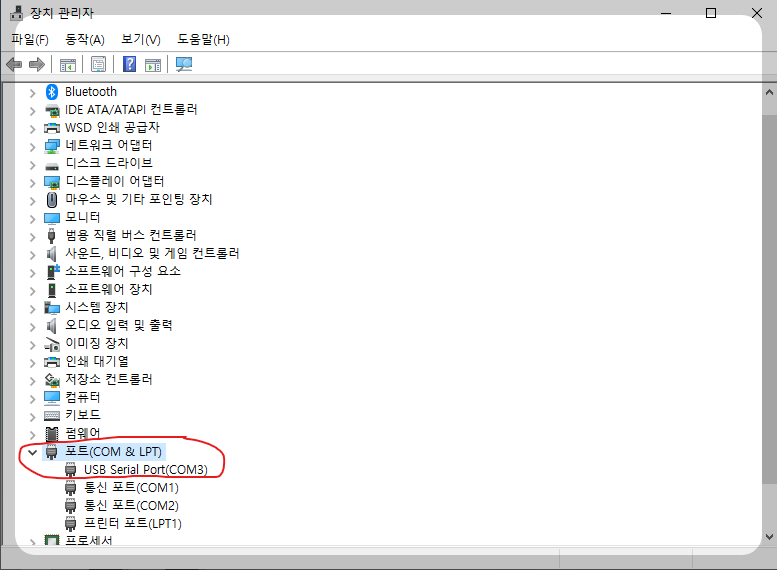

장치관리자 탭이 열리면 포트(COM & LPT)를 누르면 하위 메뉴가 나옵니다. 여기서 USB Serial Port (COM3)를 확인해 주시면 됩니다. USB Serial Port (COM3)는 스위치와 연결된 콘솔 케이블인데요 COM3에 연결되어 있습니다.

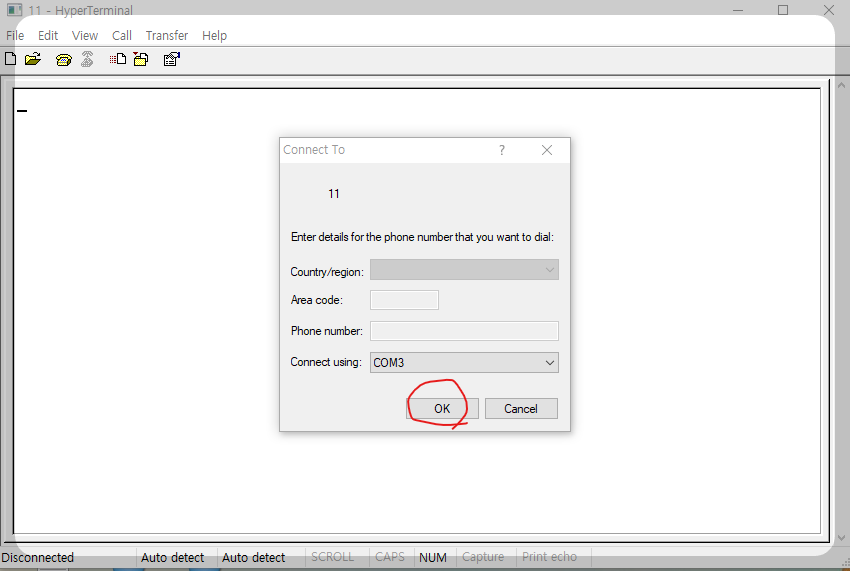

포트를 확인했으면 다시 하이퍼터미널 창으로 돌아와서 Connect using에 자신의 USB 시리얼 포트를 선택하면 됩니다 저의 경우는 COM3으로 연결되어 있어서 COM3을 선택했습니다.

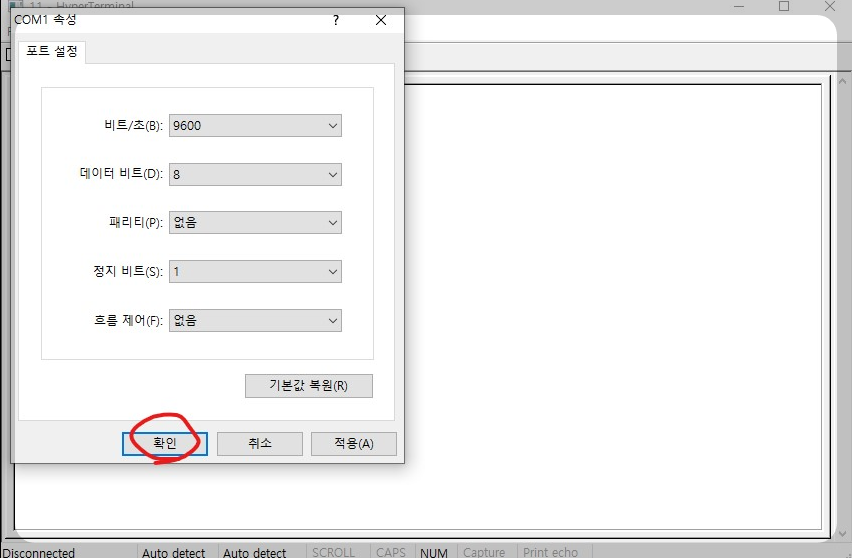

그다음 포트 설정을 맞춰주면 되는데요. 스위치 공급사인 유비쿼스나 다산의 경우 L2 L3 스위치는 비트/초를 9600으로 선택하고 흐름제어를 없음으로 설정하시면 됩니다. 이 부분은 장비마다 다르니 장비의 매뉴얼을 참고해 주세요.

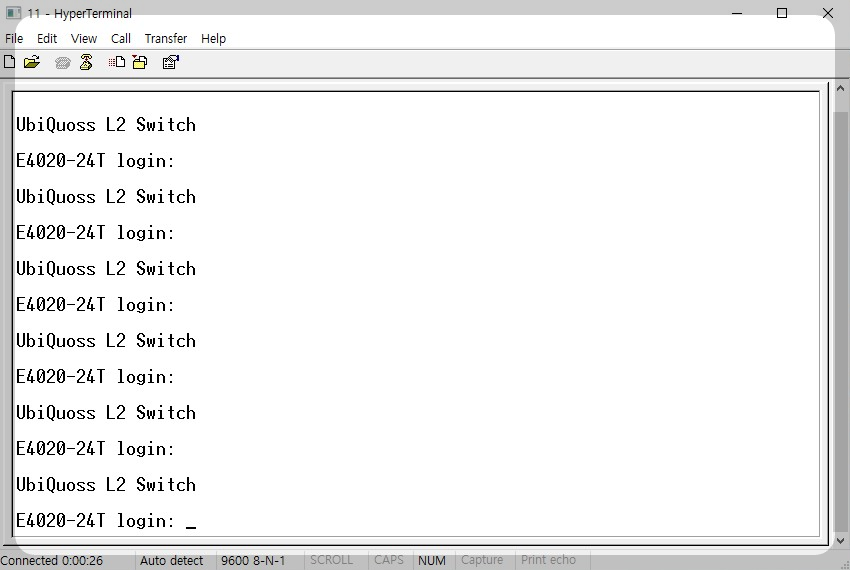

여기까지 하시면 아래와 같이 장비접속 화면이 나옵니다. 스위치의 초기 패스워드를 입력하거나 아니면 초기 패스워드를 설정한 이후 접속하시면 됩니다.

유비쿼스의 경우 L2장비의 초기 패스워드는 frontier L3 장비의 경우 premier입니다. 아이디는 root입니다. 오늘은 하이퍼터미널로 스위치 접속 방법에 대해서 포스팅해 봤습니다. 도움이 되셨나요?
