안녕하세요 이번 시간에는 L2 스위치에 광케이블 개통 방법에 대해서 쉽게 정리를 해보겠습니다. 정리 내용은 스위치와 L3 스위치 간 광모듈로 연결하는 방법 그리고 광레벨 확인하는 방법 등을 포스팅하겠습니다.
인터넷 스위치 광케이블 연결
인터넷 스위치 L3 장비와 L2 장비 간에 광케이블로 연결하기 위해서는 준비물은 광점퍼코드, SFP광모듈, L2스위치와 L3 스위치가 필요합니다.

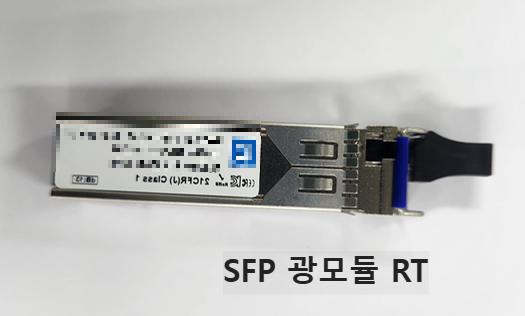

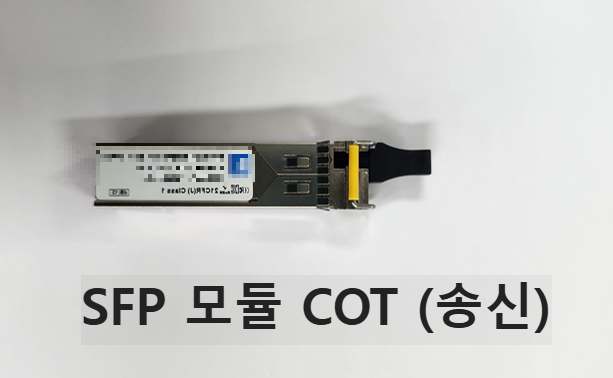

아래의 사진은 1 코어 싱글타입 SFP LC타입 광모듈입니다. 광케이블이 하나만(1 core) 사용하여 통신을 하기 때문에 송신 측과(COT)와 수신 측(RT)이 각각 필요합니다. 노란색 SPF 모듈이 송신 측(COT) 광모듈이고 파란색은 수신 측(RT) 광모듈입니다.

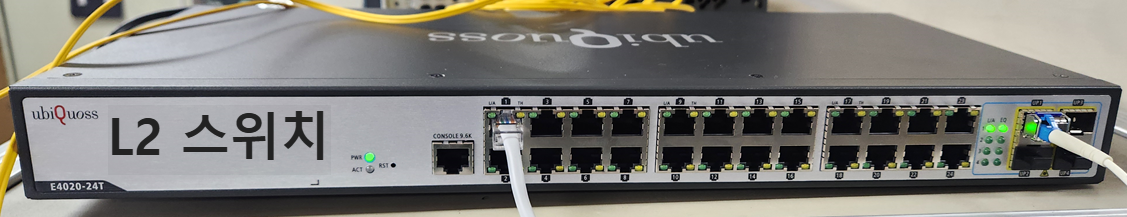

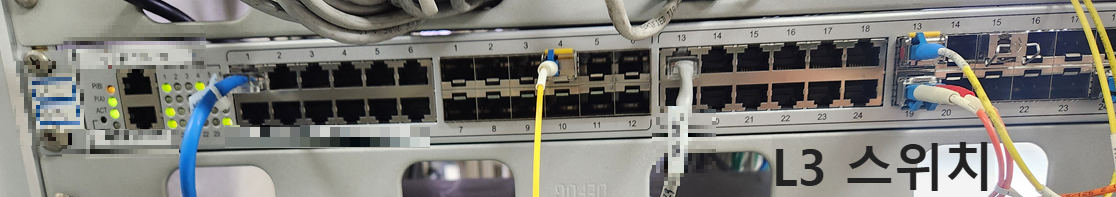

아래의 장비는 유비쿼스 P8724 XG 모델의 L3 스위치 모델과 E4020 L2 스위치입니다.

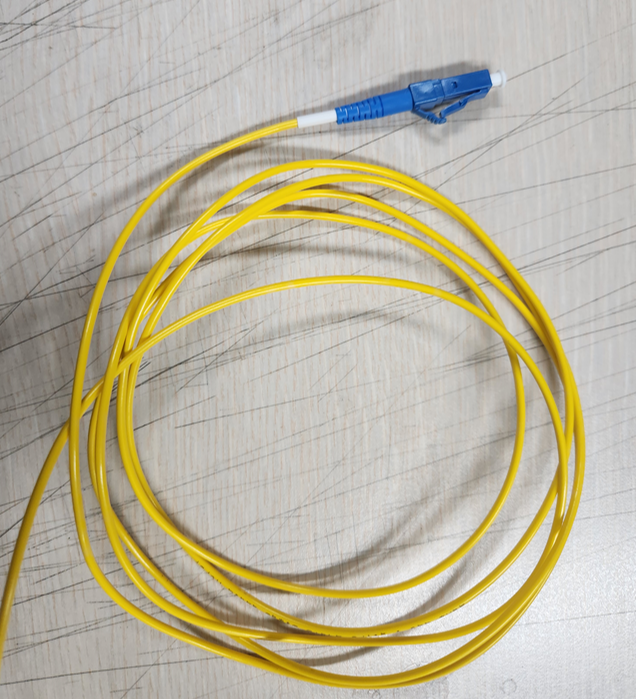

아래의 사진은 1 코어 싱글 광점퍼 코드이고 LC LC 타입입니다. 광점퍼코드는 노란색이 싱글 타입이고 주황색이 멀티 타입인데요. 싱글 타입의 경우 장거리 전송에 사용되며 속도도 10 Gbps까지 지원됩니다. 반면의 멀티 광케이블은 주로 단거리에 사용되며 속도는 최대 1 Gbps까지 지원됩니다. 요즘은 멀티 타입은 거의 사용하지 않습니다.

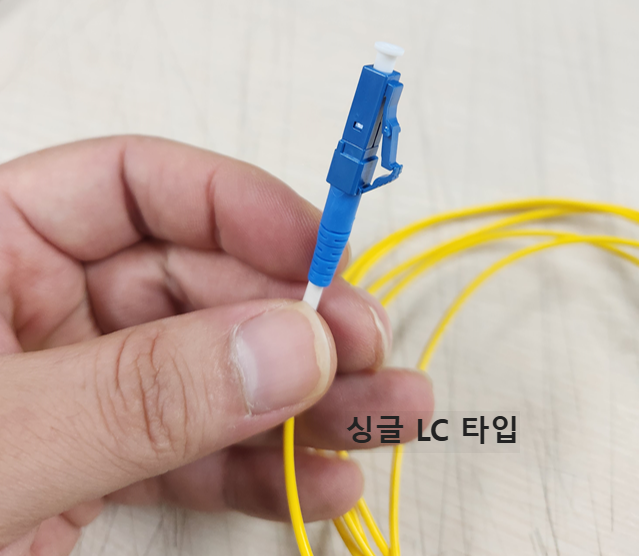

LC 타입 광점퍼코드

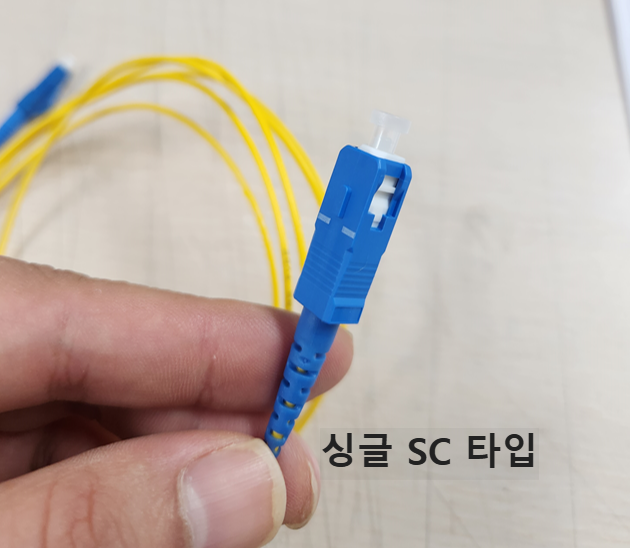

아래쪽 사진은 광점퍼코드 LC 타입과 SC 타입을 사진인데요. LC타입의 경우 SC 타입보다 커넥트 크기가 작습니다. 커넥트가 작으면 LC 타입 커넥트가 크면 SC 타입입니다.
광점퍼 코드 LC 타입과 SC 타입
L2 스위치 L3 스위치 광 개통하기

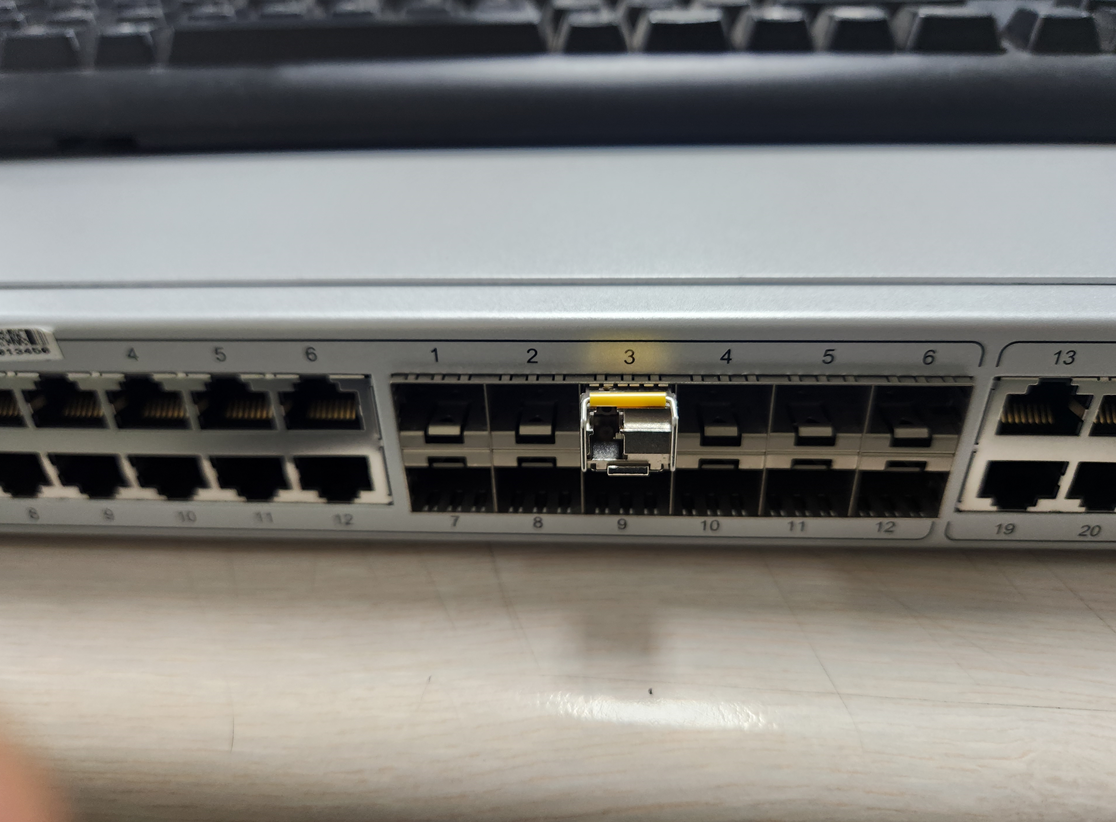

SFP 광모듈 COT를 L3 스위치와 RT는 L2 스위치에 각각 연결을 합니다. 사용할 포트에 광모듈을 끝까지 밀어 넣으시면 됩니다.
SFP 모듈 장착

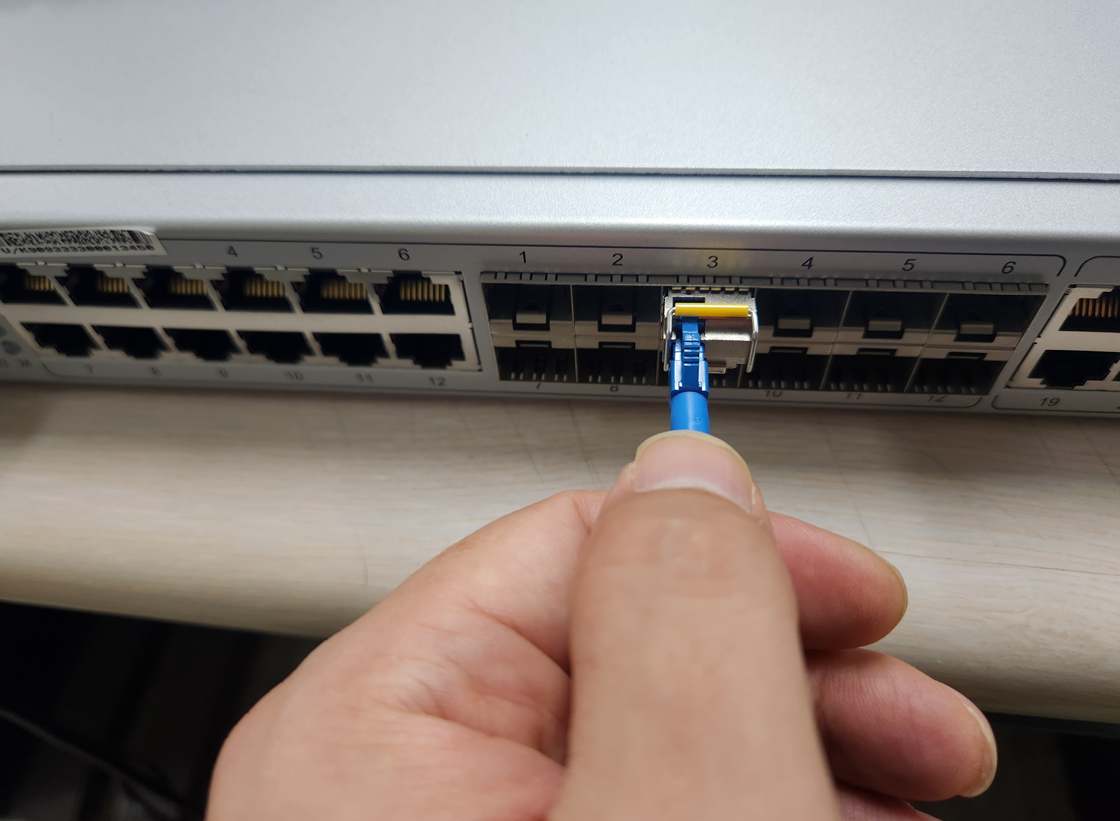

그다음 아래의 사진과 같이 광점퍼 코드를 연결해 줍니다.
SFP 모듈에 광점퍼코드 연결
L3 스위치와 L2 장비에 각각 광점퍼 코드를 연결하시면 됩니다. 여기까지 하시면 물리적인 연결을 완료되었습니다.

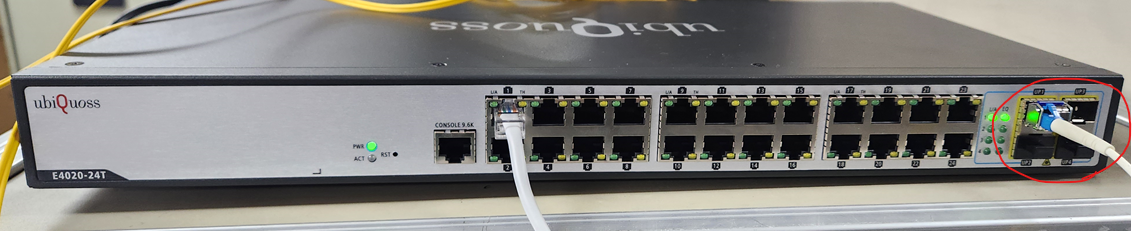

E4020 광점퍼코드 연결
L3, L2 스위치 광 인터페이스 설정하기
이제 스위치에 접속하여 광 인터페이스를 설정하면 됩니다. 콘솔 케이블을 이용하여 스위치에 연결하는 방법에 대해서는 아래의 링크를 통해 공유해 드립니다.
우선 L3 스위치에 접속하여서 광인터페이스를 설정해 줍니다. 유비쿼스 P8724 XG L3스위치의 경우 광인터페이스를 활성화한 다음 L3와 L2의 negtiation을 동일하게 맞춰주면 됩니다.
반응형
P8724 인터페이스 sfp 활성화
#con t #(config)#interface gi4 #(config-if-gi4)#media-type sfp #(config-if-gi4_#end
P8724 auto nego 설정 / 해제
L3 스위치에 auto nego로 설정되어 있으면 L2스위치에도 auto nogo로 설정해야 됩니다.
설정 # con t (config)# interface gi4 (config-if-gi4)# auto-negotiation
해제 # con t (config)# interface gi4 (config-if-gi4)# no auto-negotiation
P8724 인터페이스 설정 확인
#sh interface gi4 gi4 is up gi4 번 포트가 연결된 것을 확인 할 수 있습니다. type 1000Base-GBIC,LC, SM, 10,000M, 1,550nm Combo Style(sfp) 미디어 타입은 SFP로 설정 확인 gbic inserted vendor HI-OPTEL part name HWTR-00-00000000 Rev 3F SN 0000000000 Date 00000 gbic diagnostic temperature 39.4 'C vcc 3.41 Volt rx power -6.56 dBm tx power -6.30 dBm 광 레벨을 확인합니다. bias 13.5 mA auto-negotiation 네고 상태를 확인합니다. speed set 1G, current 1G duplex set full, current full igmp-trap enabled vlan ingress check enabled
P8724 XG 모델의 경우 가입자 포트를 RJ45 포트와 SFP 포트를 지원합니다. SPF는 광케이블을 연결하는 것이고 RJ45는 UTP로 제작한 인터넷 케이블 연결을 뜻합니다. RJ45 포트를 사용할 경우 아래와 같이 media-type을 rj45로 변경해 줍니다.
P8724 인터페이스 RJ45 활성화
#con t #(config)#interface gi4 #(config-if-gi4)#media-type rj45 #(config-if-gi4_#end
E4020 인터 페이스 확인
#sh interface GigabitEthernet 0/25
Giga0/25 is up, line protocol is up (connected) giga0/25 연결 확인 Hardware is Ethernet Current HW addr:0000000000 Physical:000000000 Logical:(not set) index 225 metric 1 mtu 1500 arp ageing timeout 7200 Full-duplex, A-1000Mb/s, media type is 1000BaseLX <UP,BROADCAST,RUNNING,MULTICAST> Bandwidth 1g
이하 생략
E4020 광레벨 확인
#sh interface transceiver Fri Aug 16 2024 10:14:43 UTC If device is externally calibrated, only calibrated values are printed. ++ : high alarm, + : high warning, - : low warning, -- : low alarm. NA or N/A: not applicable, Tx: transmit, Rx: receive. mA: milliamperes, dBm: decibels (milliwatts).
광모듈별 스펙

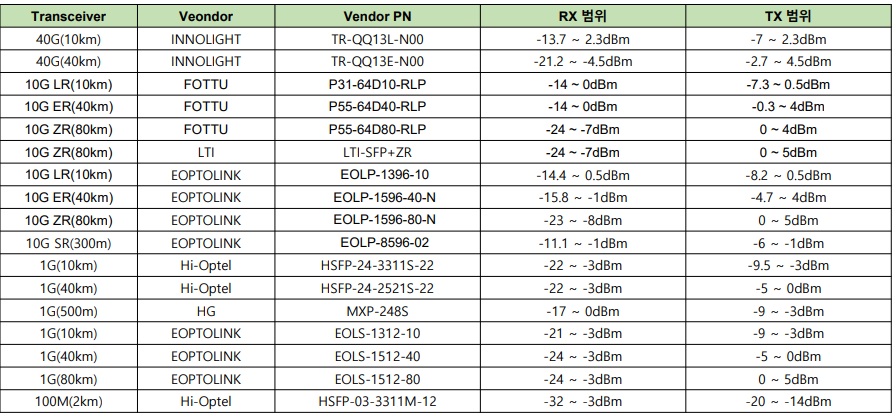

스위치에서 광 레벨을 확인하여 TX 파워나 RX 파워가 유효 범위를 넘어가는 경우 통신이 안될 수 있습니다. 아래의 사진은 유비쿼스 사에서 제공한 광모별 TX RX 유효 범위입니다.
출처 유비쿼스 FAQ
오늘은 광케이블 연결하는 방법에 대해서 포스팅해 봤는데요 도움이 되셨나요? 항상 행복하세요^^
