E6100 유비쿼스 L3 스위치 ROUTE 설정 방법

안녕하세요 유비쿼스 L3 스위치 E6100에 ROUTE 설정 방법에 대해서 정리합니다. 기본적인  STATIC으로 ROUTE를 설정하여 장비 간에 데이터를 주고받을 수 있도록 설정을 해볼게요.

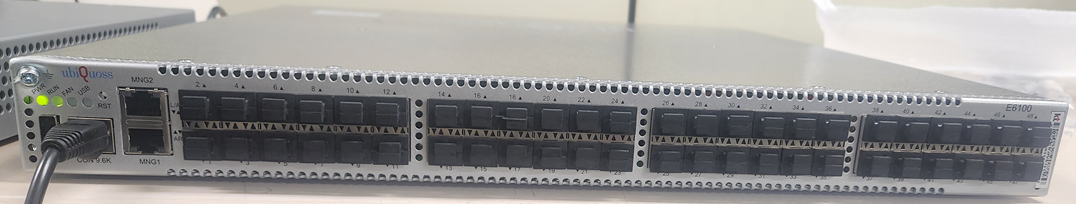

E6100

E6100  VLAN  생성
E6100  IP 설정하기
E6100  인터페이스 VLAN 적용하기
E6100  라우터 설정하기
E6100  DHCP 설정하기

---

E6100 라우터 설정방법

우선 L2 스위치와 L3 스위치 간에 광포트에 광점퍼코드를 연결하여 광개통을 합니다. 이후 E6100 스위치에 콘솔 케이블을 연결하여 접속을 하면 됩니다. 스위치 간 광을 연결하여 개통하는 방법과 하이퍼 터미널로 콘솔 연결하는 방법은 지난 시간에 포스팅을 했습니다. 혹시나 잘 모르시면 아래의 링크를 참고하시면 됩니다.



하이퍼터미널 콘솔 연결 방법

하이퍼 터미널 연결 방법 인터넷 장비 설치





스위치 광케이블 개통방법

인터넷 스위치 광케이블 개통 방법

E6100 VLAN 생성

VLAN은 가상으로 네트워크 대역을 만드는 것을 의미합니다. 네트워크 대역을 분리하여 관리하면 보안에 유리하고 오류가 덜 발생하여 최적의 네트워크를 유지할 수 있기 때문에  VLAN을 사용합니다.

아래의 config 설정은 2개의 VLAN을 생성하였는데요. VLAN 10은 다운링크(가입자 측)에 사용할 것이고 VLAN 20은 업링크(데이터 전송 측)에 사용합니다.

Switch#con t
Switch(config)#vlan database
Switch(config-vlan)#vlan 10 name user_internet
Switch(config-vlan)#vlan 10 state enable

Switch(config-vlan)#vlan 20 name uplink
Switch(config-vlan)#vlan 20 state enable

---

E6100 IP 설정하기

해당 VLAN에 사용할 IP대역을 설정합니다. VLAN 10에는 인터넷을 사용할 가입자 IP 대역을 설정하고 VLAN 20에는 업링크 IP 대역을 설정했습니다.

Switch(config)#interface vlan10
Switch(config-if-Vlan10)#ip address 192.168.0.254/24
Switch(config-if-Vlan10)#no shutdown
Switch(config-if-Vlan10)#ex

Switch(config)#interface vlan20
Switch(config-if-Vlan20)#ip address 172.30.1.1/30
Switch(config-if-Vlan20)#no shutdown



---

E6100 인터페이스 VLAN 적용하기

반응형

다운링크를 사용할 인터페이스에 vlan 10을 업링크 인터페이스에는  vlan 20은 적용했는데요. 단일 vlan만 전송해서  access 모드를 적용했습니다.  LOOP 방지를 위해서 sld 설정을 활성화했습니다.

Switch(config)#interface range TenGigabitEthernet 0/1-24
Switch(config-if-range)#no shutdown
Switch(config-if-range)#switchport
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#storm-control broadcast level 0.05
Switch(config-if-range)#storm-control multicast level 0.05
Switch(config-if-range)#storm-control unicast level 0.05
Switch(config-if-range)#sld enable
Switch(config-if-range)#sld notify-only

Switch(config-if-range)#ex
Switch(config)#interface TenGigabitEthernet 0/47
Switch(config-if-TenGi0/47)#no shutdown
Switch(config-if-TenGi0/47)#switchport
Switch(config-if-TenGi0/47)#switchport mode access
Switch(config-if-TenGi0/47)#switchport access vlan 20
Switch(config-if-TenGi0/47)#storm-control broadcast level 0.05
Switch(config-if-TenGi0/47)#storm-control multicast level 0.05
Switch(config-if-TenGi0/47)#storm-control unicast level 0.05
Switch(config-if-TenGi0/47)#sld enable
Switch(config-if-TenGi0/47)#sld notify-only
Switch(config-if-TenGi0/47)#



---

E6100 ROUTE 설정하기

시리얼 구간 IP를 아래와 같이 설정하면 됩니다. 다운링크 IP 대역은 널 라우팅 지정하여 게이트웨이 충돌을 방지했습니다.

Switch#con t
Switch(config)#ip route 0.0.0.0/0 172.30.1.2  <----시리얼 구간 IP
Switch(config)#ip route 192.168.0.0/24 Null



---

E6100 DHCP  설정

다운링크 네트워크 대역의 DHCP 설정을 방법입니다. dhcp에 사용할 IP 대역을 입력하고 dhcp 동작 범위를 range로 설정해 주면 됩니다.

Switch(config)#ip dhcp pool dhcp
Switch(dhcp-config)#network 192.168.0.0 255.255.255.0
Switch(dhcp-config)#range 192.168.0.20 192.168.0.253
Switch(dhcp-config)#lease 0 1 0
Switch(dhcp-config)#dns-server 0.0.0.0
Switch(dhcp-config)#default-router 192.168.0.254
Switch(dhcp-config)#ex
Switch(config)#service dhcp



오늘은 유비쿼스 스위치 E6100 설정방법에 대해서 포스팅해 봤는데요 도움이 되셨나요? 구독과 좋아요 언제나 힘이 됩니다.
